Korkean kuormituksen Belleville Spring Washer-DIN2093 Toimittajat

Kotiin / Tuotteet / Belleville -kevään pesukone / Korkean kuormituksen Belleville Spring Washer-DIN2093

Tuoteryhmät

Tyhjentää kaikki

Määritelmä/nimelliskoko

Ota yhteyttä

Korkean kuormituksen Belleville Spring Washer-DIN2093

Levyjouset ovat erityisiä lähteitä, jotka ovat kartiomaisia ​​aksiaalisuunnassa ja joutuvat kuormituksiin. Kun kuormitus on muodonmuutos, ne säästävät tietyn määrän potentiaalienergiaa, ja kun pultit näyttävät olevan löysä, levyjouset vapauttavat osan potentiaalienergiasta laippayhteyksien välisen paineen ylläpitämiseksi tiivistysvaatimusten täyttämiseksi. Levyjousien jännitysjakauma vähenee tasaisesti sisäpuolelta ulkopuolelle, mikä voi saavuttaa alhaisen aivohalvauksen ja korkean kompensointivoiman vaikutuksen. Niitä käytetään monissa sovelluksissa. Mekaanisissa laitteissa ja elektronisissa tuotteissa se voi tehokkaasti estää löysäämistä, tyynyn iskun imeytymistä, suojata kiinnikkeitä ja vähentää kulumista.

Materiaali: 51CRV4, 50CRV4, 50CRVA, 60SI2MN, ETC.

Pintakäsittely: Fosfatointi, dacromet, hyppy jne.

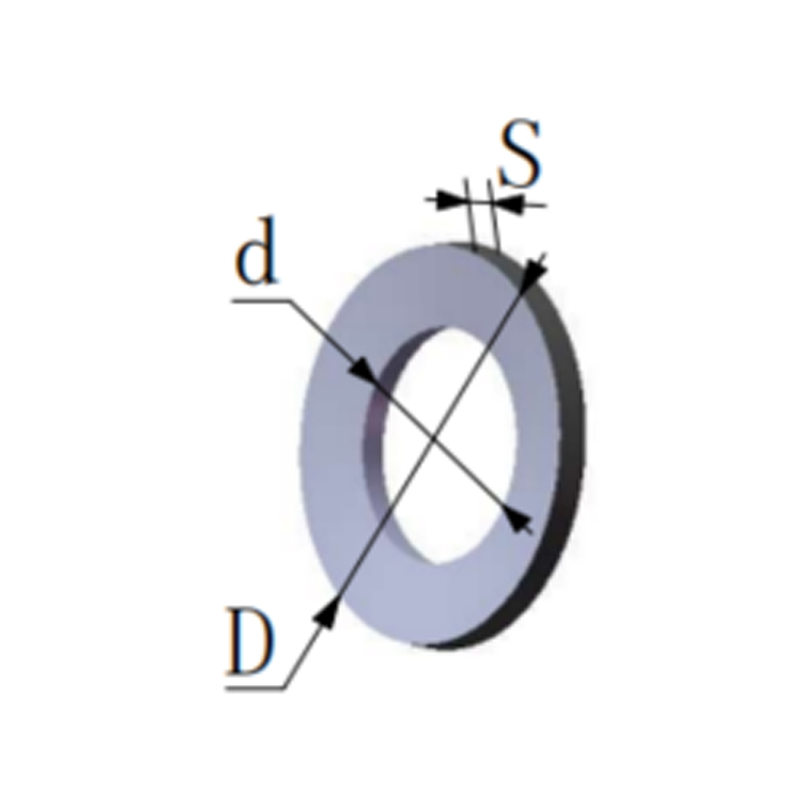

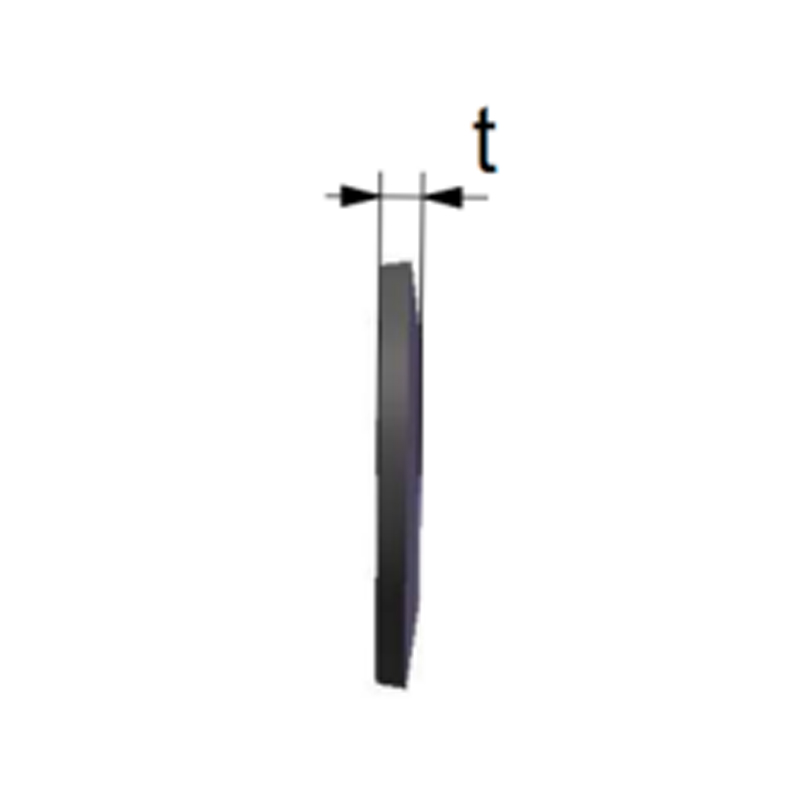

D: Sisäshalkaisija; D: Ulomman halkaisija; S: paksuus; T: Korkeus

Korkean kuormituksen Belleville Spring Washer-DIN2093

D1 Spec D S Tol t Tol
4.2
4.2*8
8
0,2≤S≤0,6
 0,02 0,06
S ＜ 1,25
 0,10 0,05
5.2
5.2*10
10
0,2≤S≤0,6
 0,02 0,06
S ＜ 1,25
 0,10 0,05
6.2
6.2*12,5
12.5
0,2≤S≤0,6
 0,02 0,06
S ＜ 1,25
 0,10 0,05
7.2
7.2*14
14
0,2≤S≤0,6
 0,02 0,06
S ＜ 1,25
 0,10 0,05
8.2
8.2*16
16
0,2≤S≤0,6
 0,02 0,06
S ＜ 1,25
 0,10 0,05
9.2
9.2*18
18
0,6 ＜ S ＜ 1,25
 0,03 0,09
1,25≤s≤2,0
 0,15 0,08
10.2
10.2*20
20
0,6 ＜ S ＜ 1,25
 0,03 0,09
1,25≤s≤2,0
 0,15 0,08
11.2
11.2*22.5
22.5
0,6 ＜ S ＜ 1,25
 0,03 0,09
1,25≤s≤2,0
 0,15 0,08
12.2
12.2*25
25
0,6 ＜ S ＜ 1,25
 0,03 0,09
1,25≤s≤2,0
 0,15 0,08
14.2
14.2*28
28
0,6 ＜ S ＜ 1,25
 0,03 0,09
1,25≤s≤2,0
 0,15 0,08
16.3
16.3*31.5
31.5
1,25≤s≤3,8
 0,04 0,12
2,0 ＜ s≤3,0
 0,20 0,10
18.3
18,3*35,5
35.5
1,25≤s≤3,8
 0,04 0,12
2,0 ＜ s≤3,0
 0,20 0,10
20.4
20.4*40
40
1,25≤s≤3,8
 0,04 0,12
2,0 ＜ s≤3,0
 0,20 0,10
22.4
22.4*45
45
1,25≤s≤3,8
 0,04 0,12
2,0 ＜ s≤3,0
 0,20 0,10
25.4
25,4*50
50
1,25≤s≤3,8
 0,04 0,12
2,0 ＜ s≤3,0
 0,20 0,10
28.5
28,5*56
56
3,8 ＜ S≤6,0
 0,05 0,15
3,0 ＜ S≤6,0
 0,30 0,15
31
31*63
63
3,8 ＜ S≤6,0
 0,05 0,15
3,0 ＜ S≤6,0
 0,30 0,15
36
36*71
71
3,8 ＜ S≤6,0
 0,05 0,15
3,0 ＜ S≤6,0
 0,30 0,15
41
41*80
80
3,8 ＜ S≤6,0
 0,05 0,15
3,0 ＜ S≤6,0
 0,30 0,15
46
46*90
90
3,8 ＜ S≤6,0
 0,05 0,15
3,0 ＜ S≤6,0
 0,30 0,15
51
51*100
100
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
57
57*112
112
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
64
64*125
125
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
72
72*140
140
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
82
82*160
160
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
92
92*180
180
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
102
102*200
200
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
112
112*275
225
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
127
127*250
250
6,0 ＜ S≤8,0
 0,10
6,0 ＜ S≤14,0
 0.30
Meistä
Anhui Ningguo Dongbo Faster Co., Ltd.
Dongbo perustettiin syyskuussa 2005 rekisteröidyn pääoman ollessa 47,72 miljoonaa. Se sijaitsee kansallisella NingGuon talous- ja teknologisen kehityksen vyöhykkeellä, kattaa 91 hehtaarin alueen ja sillä on tällä hetkellä yli 420 työntekijää. Yhtiö on keskittynyt säilytysrenkaiden tuotantoon 46 vuoden ajan ja on ammattimainen tukkumyynnin snap-renkaiden valmistajat ja OEM/ODM SNAP: n säilytysrenkaiden tehdas, joka tuottaa aluslevyjä (pyöreät, perhonen, pallomaiset), säilyttävät renkaat, elastiset lieriömäiset nastat ja muut tuotesarjat ja epästandardin mukaiset räätälöidyt leimausosat. Se on korkean teknologian yritys, jolla on laajamittainen, useita lajikkeita, täydellisiä eritelmiä ja integroitu valmistus, tutkimus- ja kehitys ja myynti teollisuudessa.
Kunniatodistus
  • CNA: t
  • IATF16949
  • Todistukset
  • ISO14001
  • Todistukset
  • Todistukset
  • Todistukset
  • Todistukset
  • Todistukset
  • Todistukset
  • Todistukset
  • Todistukset

Uutiset

  • Sep 30,2025

    Uran suunnittelun rooli sisäisten leirien suorituskyvyssä

    Sisäiset ympyrät ovat välttämätöntä pidätysrenkaan tyyppiä, jota levitetään laajasti tekniikassa ja valmistuksessa konekomponenttien turvaamiseksi reikän sisällä. Nämä pienet, mutta kriittiset osat lukittuvat ur...

    Nähdä enemmän
  • Sep 22,2025

    Ruostumattomasta teräksestä valmistettujen ympyröiden suoritus

    Ruostumattomasta teräksestä valmistetut ympyrät, jotka tunnetaan myös nimellä pidätysrenkaat tai napsautusrenkaat, ovat mekaanisten kokoonpanojen ratkaisevia komponentteja, jotka tarjoavat akselien, laakerien ja muide...

    Nähdä enemmän
  • Sep 18,2025

    Ulkoiset ympyrät: suunnittelu, toiminto, sovellukset ja markkinat

    Konetekniikan ja teollisuuden valmistuksessa komponenttien pidättäminen turvallisesti on välttämätöntä sekä turvallisuuden että suorituskyvyn kannalta. Yleisimmin käytettyjen säilytysratkaisujen joukossa on ulkoin...

    Nähdä enemmän
  • Sep 12,2025

    Kuinka 50CRV4 -aluslevyt vaikuttavat kuormitusten jakamiseen ja pulttiyhteyksien löystymisen estämiseen?

    Mekaanisissa kokoonpanoissa pulttiyhteydet ovat yleisimmin käytettyjä kiinnitysmenetelmiä. Niiden luotettavuus riippuu kuitenkin paitsi itse pulteista ja muttereista myös tukikomponenteista, kuten aluslevyistä. Eri pe...

    Nähdä enemmän
Korkean kuormituksen Belleville Spring Washer-DIN2093 Industry knowledge

Kuinka DIN2093 Belleville -alustat estävät löysäämisen ja parantavat laitteiden pitkäikäisyyttä

Belleville-aluslevyt ovat kartiomaisia ​​lähteitä, jotka on suunniteltu käsittelemään aksiaalikuormia. Paineessa paineessa ne säilyttävät potentiaalienergiaa, joka voidaan vapauttaa tarvittaessa. Tämä ainutlaatuinen ominaisuus tekee niistä ihanteellisia sovelluksiin, joissa vaaditaan johdonmukainen jännitys tai palkitseminen pultin rentoutumisesta. DIN2093 -standardi määrittelee näiden aluslevyjen suunnittelun, mitat ja suorituskykykriteerit varmistaen niiden laadun ja luotettavuuden toimialoissa.

Valmistettu korkean suorituskyvyn materiaaleista, kuten 51CRV4, 50CRV4, 50CRVA ja 60SI2MN, DIN2093 Belleville -alusleilla on erinomainen väsymiskestävyys, korroosionkestävyys ja lujuus. Lisäksi edistyneet pintakäsittelyt, kuten fosfatointi, Dacromet ja Jumle, parantavat niiden kestävyyttä ja sopeutumiskykyä ankariin ympäristöihin.

Kuinka ne estävät löysäämisen?
Yksi mekaanisten kokoonpanojen merkittävimmistä haasteista on värähtelyn, lämmön laajenemisen tai dynaamisen kuormituksen aiheuttama pultin löystyminen. Ajan myötä tämä voi johtaa vuotoihin, väärinkäyttöön tai jopa katastrofaalisiin vikoihin. DIN2093 Belleville -aluslevyt Käsittele tätä kysymystä tehokkaasti kyvynsä ylläpitää jatkuvaa painetta laippayhteyksien välillä.

Kun pultit alkavat löystyä ulkoisten voimien takia, Belleville -pesukoneen varastoitu potentiaalienergia vapautuu, kompensoimalla mahdolliset esikuormituksen menetykset. Tämä itsehakemusmekanismi varmistaa, että yhteys pysyy tiukasti ja turvallisena, estäen siten vuotoja ja säilyttäen kokoonpanon rakenteellisen eheyden.

Lisäksi yhtenäinen stressin jakautuminen - sisähalkaisija ulkoreunaan - voimat jakautuvat tasaisesti, minimoimalla paikalliset stressipitoisuudet, jotka voivat muuten johtaa ennenaikaiseen vikaantumiseen.

Laitteiden pitkäikäisyys
Löhtimisen estämisen lisäksi Belleville -aluslevyt edistävät merkittävästi laitteiden elinkaaren pidentämistä. Näin: miten:

Iskun imeytyminen: Nämä aluslevyt toimivat vaimentimina, absorboivia iskuja ja värähtelyjä, jotka muuten siirtyvät suoraan kiinnittimiin ja ympäröiviin komponenteihin. Päätämällä nämä vaikutukset, ne vähentävät kulumista kriittisiin osiin, pidentäen heidän käyttöelämäänsä.
Kiinnittimien suojaaminen: Belleville -aluslevyjen hallittu muodonmuutos auttaa suojaamaan pultteja ja muttereita liiallisesta rasituksesta vähentämällä langan strippauksen, sappurin tai rikkoutumisen riskiä. Tämä suoja on erityisen tärkeä korkean stressiympäristöissä, kuten auto-, ilmailu- ja teollisuuskoneissa.
Sopeutumiskyky dynaamisiin olosuhteisiin: Olipa kyseessä lämpötilan vaihtelut, vaihtelevat kuormat tai sykliset jännitykset, DIN2093 Belleville -kevään pesukone tarjota johdonmukainen suorituskyky muuttuvissa olosuhteissa. Heidän kyky sopeutua varmistaa vakaan toiminnan ja minimoi huoltotarpeet ajan myötä.
Räätälöinti tietyille sovelluksille: Yritykset, kuten Anhui Ningguo Dongbo -kuorenturi, tarjoavat räätälöityjä ratkaisuja tiettyjen vaatimusten täyttämiseksi. Materiaalin valinnasta mukautettuihin mittoihin ja pintakäsittelyihin nämä aluslevyt voidaan optimoida käytännössä kaikille sovelluksille, mikä parantaa niiden tehokkuutta edelleen.

Hakemukset eri toimialoilla
DIN2093 Belleville -aluslevyjen monipuolisuus tekee niistä välttämättömiä monilla aloilla:
Automotive: Käytetään jousitusjärjestelmissä, moottorin kiinnikkeissä ja jarrutusmekanismeissa iskujen estämiseksi ja löystymisen estämiseksi.
Energia: Kriittinen putkilinjoissa, venttiileissä ja turbiineissa tiivistyspaineiden ylläpitämiseksi ja värähtelyvoimien kestämiseksi.
Rakentaminen: Stabiilisuuden ja turvallisuuden varmistamiseksi käytetään raskaita koneita ja rakenteellisia liitoksia.
Elektroniikka: Tarjoa tarkka jännitysohjaus herkissä kokoonpanoissa, suojaamalla herkkiä komponentteja vaurioilta.
